OBOJŽIVELNÁ RYPADLA
Univerzální pásový bagr – obojživelný nosič nástrojů
DEMU 225
Kde může pracovat:
- na suchu
- v neúnosném terénu, mokřadech, kalištích
- v mělkých vodách

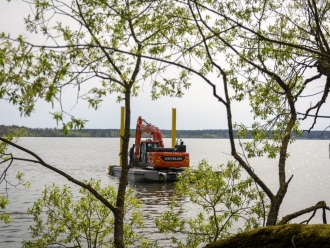

- na vodní hladině
Jak se pohybuje:
- na suchu a v mělkých vodách pomocí pásů
- na hladině pluje a kotví se pomocí výsuvných pilot
Co umí:
- bagrovat
- odstraňovat vodní vegetaci odbagrováním
- opevňovat břehy, budovat kamenné záhozy z vodní hladiny
- odsávat a transportovat sediment potrubím
- beranit larseny, piloty či kůly

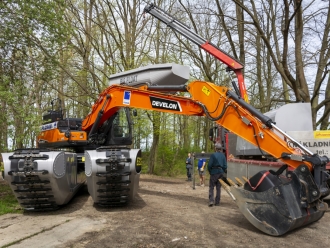

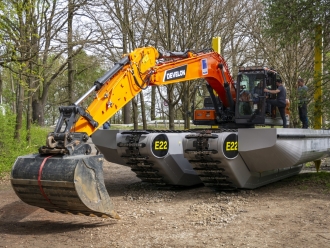

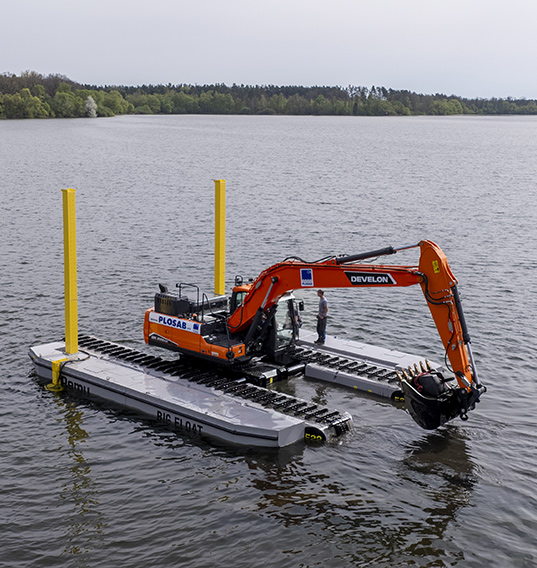

Obojživelný stroj DEMU 225 je sestaven z pásové rypadlo DEVELON DX225LC-7X, kterému byl vyměněn „klasický podvozek“ za obojživelný pásový podvozek umožňující pohyb a práci na neúnosném povrchu a v mělkých vodách do 1,2 m hloubky.

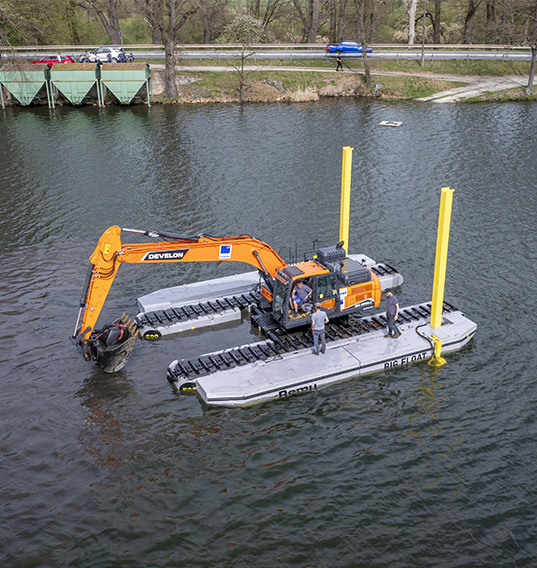

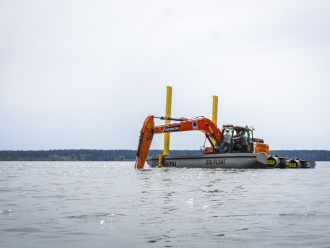

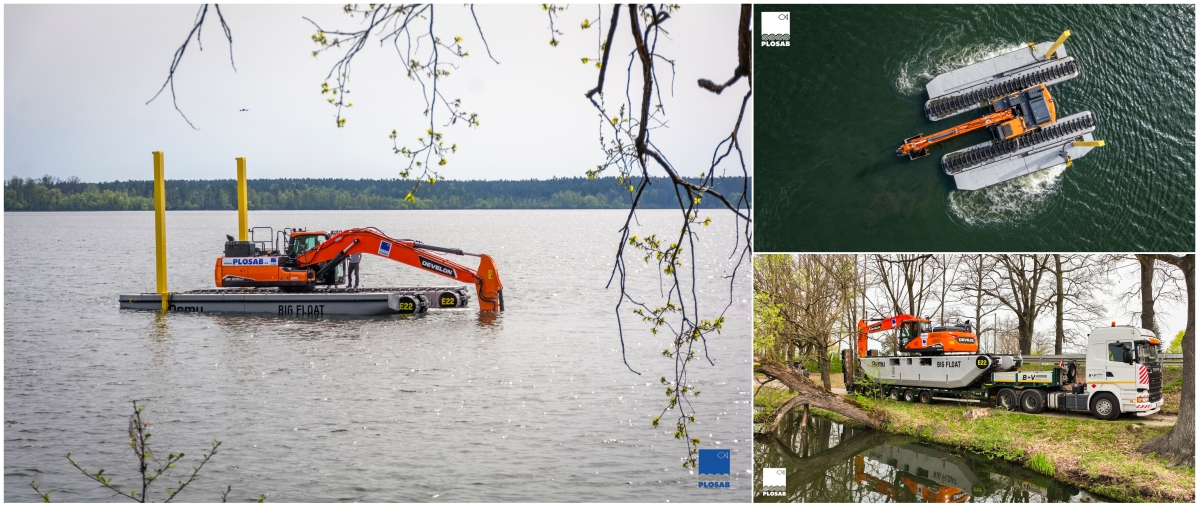

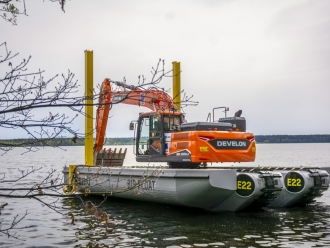

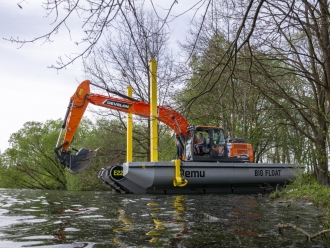

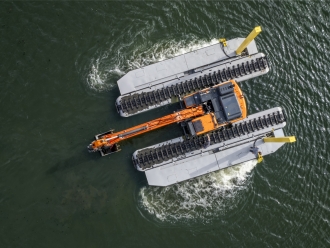

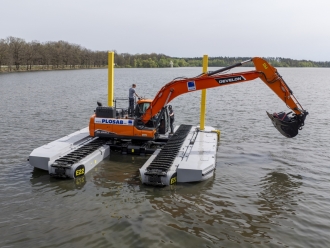

Základní stroj je možné rozšířit o přídavné pontony s výsuvnými kotvícími piloty umožňují plutí a práci na vodní ploše s hloubkou přesahující 1,2 m.
DEMU 225 je univerzální obojživelný nosič nářadí, který je možné osadit různými pracovními nástroji (lžíce, svahové lžíce, drapáky, nůžky, bourací kladiva, beranidla…).
DEMU 225 je uzpůsoben připraven na osazení bagrovacím čerpadlem a k napojení dopravního PE potrubí pro transport odsávaného matriálu.
Pro zvýšení objemu odsávaného materiálu je možné stroj doplnit dalším nezávislým motorem (POWERPACK) pro pohon výkonnějšího bagrovacího čerpadla.

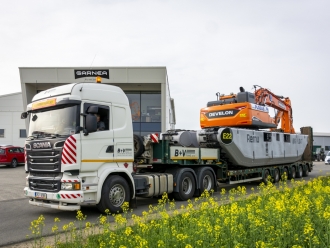

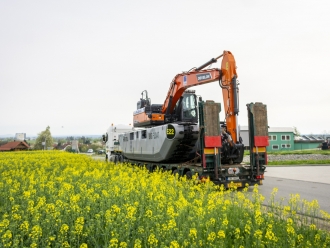

Základní stroj bez přídavných pontonů se převáží v celku na nízkopodlažním podvalníku s nájezdovými rampami.
Podvozek DEMU se pro přepravu stáhne pomocí hydrauliky do transportní polohy o šířce 3,5 m. Přídavné pontony a další příslušenství se přepravuje zvlášť. Montáž přídavných pontonů zvládá stroj sám bez nutnosti asistence jeřábu.
Speciální výbava

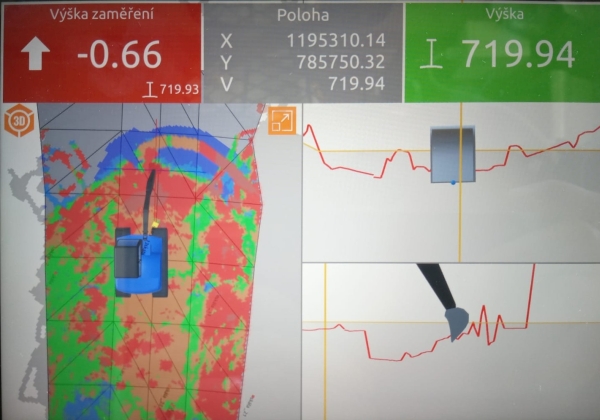

- Sledování polohy pracovního nástroje
- Kamera 360°
- Telematický systém pro vzdálenou kontrolu
- 3D nivelační systém
Technické parametry
| Motor | 131 kW @ 1800 ot/min |
| Hydraulický systém |
2 tandemová pístová čerpadla s variabilním průtokem max. 2x 206,5 litrů/min maximální systémový tlak: 350 kg / cm² |
| Kabina | přetlaková, zvukově izolovaná, s automatickou klimatizaci |
| Hmotnost* |
36,6t základní sestava (se závažím 4,9t) 43 t s přídavnými pontony 42 t s přídavným agregátem pro výkonnější bagrovací čerpadlo * uvedené hmotnosti jsou bez pracovních nástrojů |
| Tlak na podložku |
0,33 kg/cm2 při základní sestavě bez přídavných pontonů 0,42 kg/cm2 s přídavnými pontony a motorem pro výkonné bagrovací čerpadlo |
| Výkon bagrovacího čerpadla bez přídavného motoru do 6 m3/min* | |
|
Výkon bagrovacího čerpadla s přídavným motorem......... do 13,3 m3/min* * pouze orientační údaj, praktický výkon je ovlivněn charakterem čerpané suspenze, délkou a převýšením dopravní trasy |
Rozměry
| Rameno | 2 900 mm |
| Výložník | 6 700 mm |
| Délka podvozku (Q) | 11 200 mm |
| Transportní délka (C) | 13 500 mm (včetně ramene) |
| Délka na podložce (R) | 6 000 mm |
| Výška podvozku (S) | 1 800 mm |
| Transportní šířka (A) | 3 500 mm |
| Pracovní šířka (plavba) | 8 500 mm |
| Jízda s přídavnými pontony | 6 500 – 8 500 mm |
| Pracovní šířka (jízda) | 3 500 - 5 500 mm |
| Celková výška (B) | 4 100 mm |
| Výška (B) | 4 300 (s případným motorem) |

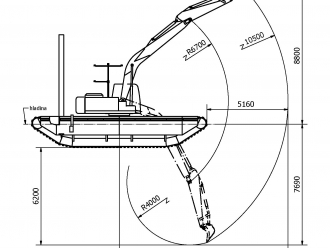

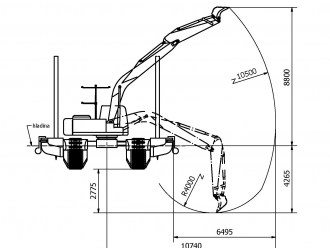

Pracovní dosahy, výkony
Maximální výkopová hloubka při práci na „suchu“
| Bagrovací čerpadlo EGGER | 6 500 (mm) |
| Bagrovací čerpadlo BELL | 7 500 (mm) |
| Lžíce | 5 500 (mm) |

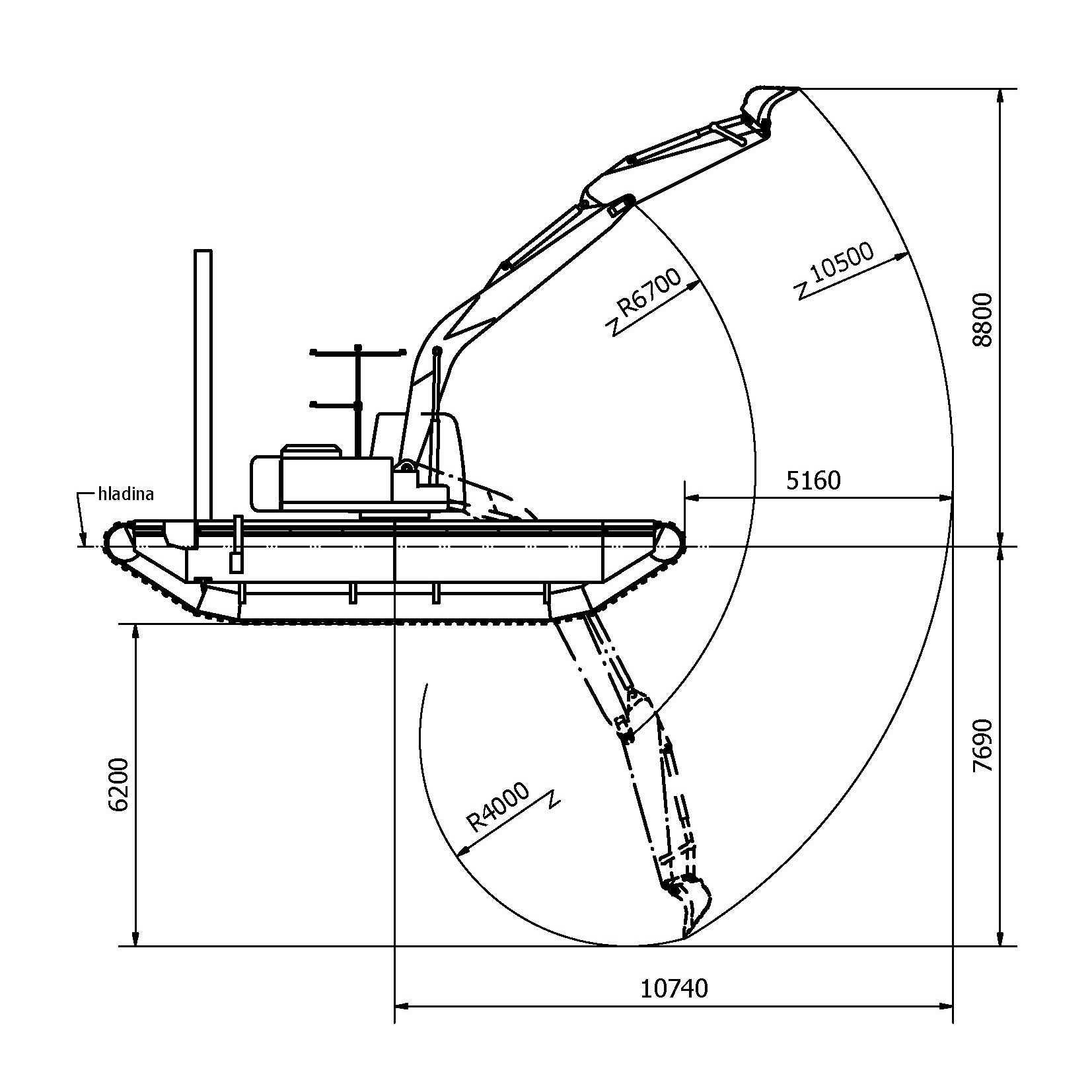

Maximální výkopová hloubka při práci na vodní ploše
| Bagrovací čerpadlo EGGER | 5 300 (mm) |
| Bagrovací čerpadlo BELL | 6 300 (mm) |
| Lžíce | 4 300 (mm) |
| Maximální nakládací výška (N) | 9 250 (mm) |
